VF-120, VF-160, POWER 150, POWER 200

VF-200 plus, VF-300, VF-300 plus

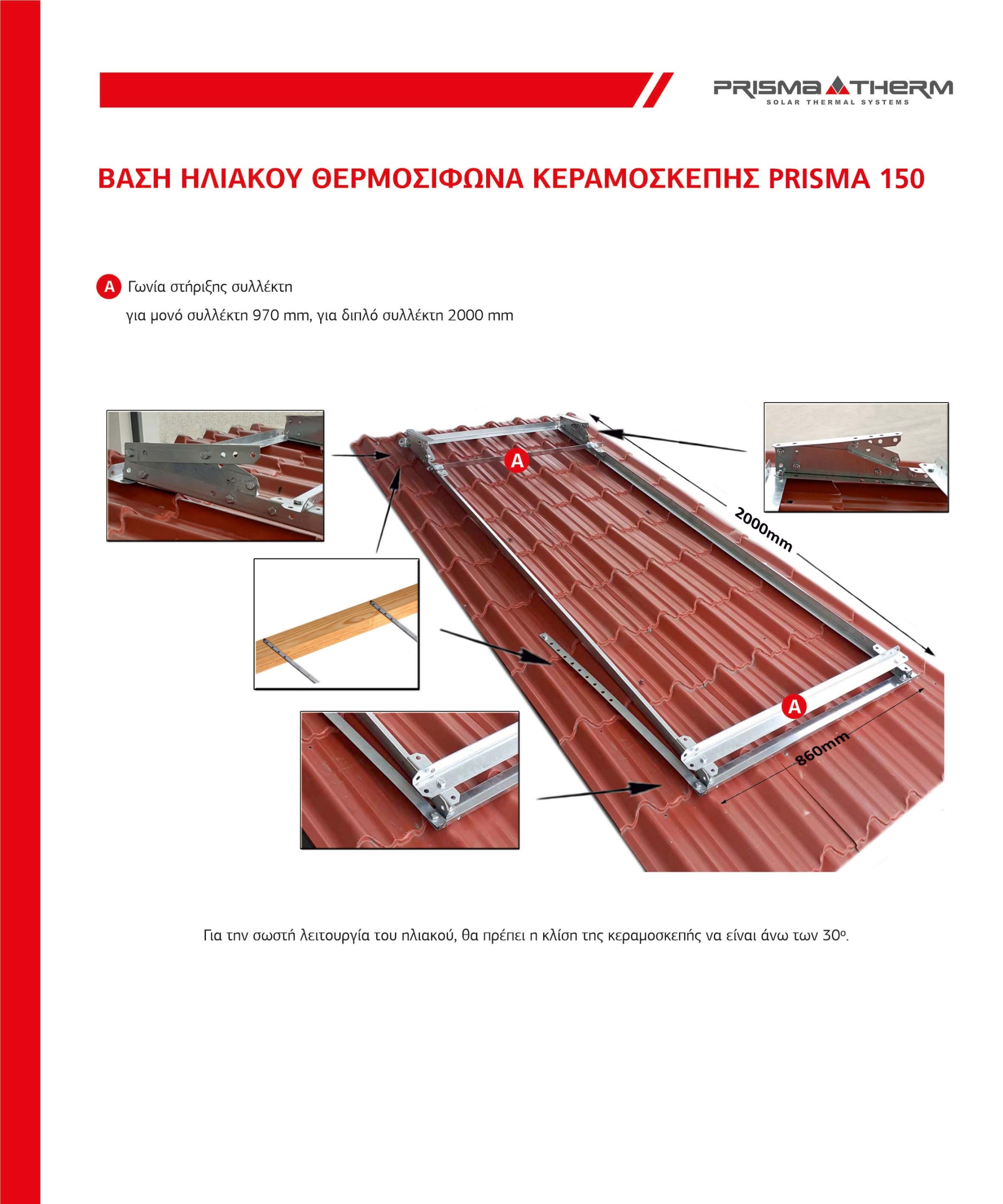

Σχεδιάγραμμα βάσης κεραμοσκεπής

Εγκατάσταση ηλιακού θερμοσίφωνα

Βήμα 1:
Συναρμολόγηση της βάσης όπως το σχήμα με χαλαρό βίδωμα (με το χέρι).

Βήμα 2:
Αφορά τα μοντέλα: VF-120, VF-160, POWER 150, POWER 200
Τοποθέτηση του συλλέκτη. Εφαρμογή των εξαρτημάτων σύνδεσης και στήριξη στην άνω και κάτω γωνία συγκράτησης του συλλέκτη.

Αφορά τα μοντέλα: VF-200 plus, VF-300, VF-300 plus
Τοποθέτηση των συλλεκτών. Εφαρμογή των συνδέσμων Ø22 και στήριξη στην άνω και κάτω γωνία συγκράτησης των συλλεκτών.

Βήμα 3:
Τοποθέτηση του δοχείου πάνω στη βάση και στήριξη με βίδες και ροδέλες Μ10 (4 τεμ.).

Βήμα 4:
Σύνδεση του μπόιλερ με τον συλλέκτη ή τους συλλέκτες.

Βήμα 5:
Ευθυγράμμιση του ηλιακού και σύσφιξη όλων των βιδών καθώς και των πελμάτων της βάσης με το δάπεδο με στριφώνια και ούπα.

Βήμα 6:
Υδραυλική σύνδεση του ηλιακού, πλήρωση με την παροχή του κρύου και εξαέρωση από το ζεστό.

Βήμα 7:
Ηλεκτρική σύνδεση της συσκευής με καλώδιο ΝΥΜ 3×4. Σήμανση Α φάση (στον θερμοστάτη). Σήμανση Β ουδέτερος (στον θερμοστάτη). Σήμανση ↓ γείωση (στην αντίσταση).

Βήμα 8:
Ανάμιξη του θερμικού υγρού με νερό και πλήρωση του κλειστού κυκλώματος.
Προσοχή, να γίνει σωστή εξαέρωση στο κύκλωμα.

Βήμα 9:
Σχολαστικός έλεγχος στις συνδέσεις της συσκευής για τυχόν διαρροές. Σε περίπτωση έστω και μικρής διαρροής, ο ηλιακός δεν θα έχει την απαιτούμενη απόδοση.

Service ηλιακού θερμοσίφωνα

Το service του ηλιακού είναι απαραίτητη προϋπόθεση για να ισχύει η εγγύηση. Επίσης, εξασφαλίζει μεγάλη διάρκεια ζωής στη συσκευή και καλύτερη απόδοση. Το service πρέπει να γίνεται κάθε δύο χρόνια από εξειδικευμένο τεχνικό και περιλαμβάνει:

  • Αντικατάσταση της ράβδου μαγνησίου

  • Καθαρισμός του μπόιλερ

  • Συμπλήρωση θερμικού υγρού

  • Υδραυλικός έλεγχος για τυχόν διαρροές

  • Ηλεκτρολογικός έλεγχος και δοκιμή λειτουργίας με το ρεύμα

  • Έλεγχος όλου του συστήματος (βάση-καλώδιο-σωλήνας)

Μέτρα πρόληψης

  • Κατά την διάρκεια των θερινών μηνών όταν δεν γίνεται χρήση της συσκευής θα πρέπει να σκεπαστούν οι ηλιακοί συλλέκτες.

  • Σε περιοχές που η πίεση του νερού δεν είναι σταθερή συνιστάται δοχείο διαστολής.

  • Εάν κατά το πρώτο service παρατηρηθούν δείγματα ηλεκτρόλυσης στο μπόιλερ πρέπει να εγκατασταθεί συσκευή εξωτερικής ανοδίωσης.

  • Η τοποθέτηση φίλτρων νερού είναι απαραίτητη σε περιοχές που το νερό δεν είναι πόσιμο.

Σύνδεση δοχείου διαστολής
